软件的启动 :

　　您可以使用以下介绍的方法（或步骤）启动该软件：
　　1. 单击windows桌面上的【开始】按钮，出现【开始】菜单；
　　2. 单击【开始】菜单中的【程序】，出现"程序"级联菜单；
　　3. 从"程序"级联菜单中单击要包含应用程序【网络计划2003】的文件夹；
　　4. 单击要启动的程序【网络计划2003】。

启动画面:

　　软件启动后，即进入启动画面（注：一些版本可直接进入主操作界面）。在启动画面上点击或稍等片刻，便进入主操作界面:

菜单的使用:

〖菜单〗文件—新建工程:

　　从主操作窗口中选择菜单【文件】/【新建工程】:

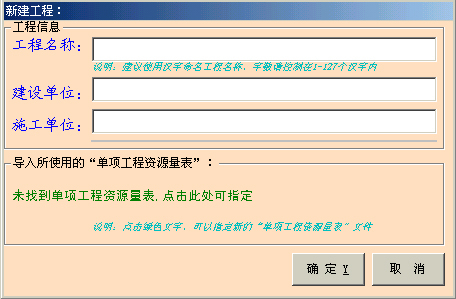

出现新建工程对话框，如图示：

　　在工程名称框中键入汉字的工程名称，例如：“山东省银河大厦”，它将作为存盘的文件名称，也作为打印输出时的工程名称。填写时请仔细一点。

　　在工程描述框内键入对该工程的描述，以方便今后使用时查看方便。

　　如果您喜欢使用“单项工程资源量表”工作，您可以点击文字【未找到单项工程资源量表，点击此处可指定】，来指定您要使用的“资源量表”，以利于快速完成您的绘图工作。（关于如何“单项工程资源量表”，后面的帮助文件中将有专题讲解。）

　　若要取消对新建文件的建立，请点击【取消】按钮。而点击【确定】按钮，就会进入设置开始工作日期对话框。

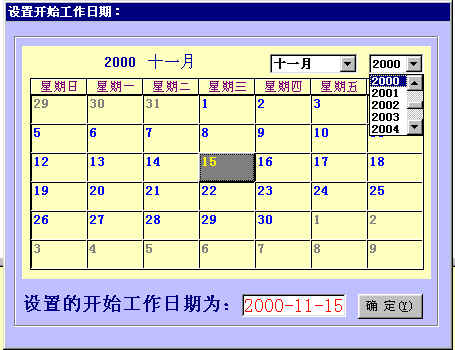

　　设置开始工作日期对话框：

　　分别点击“年”、“月”选项，找到您要设定的本工程开工的年份、月份，然后在特定的“日”上双击鼠标，或点【确定】按钮。（参考重新设定“开工日期”）

〖菜单〗文件—打开工程:

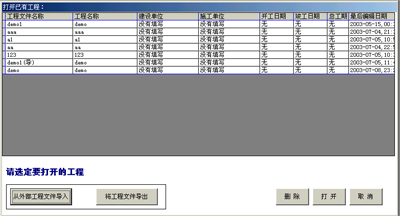

　　对已经建立过网络图的工程，可以使用菜单【文件】/【打开】来打开绘图文件。打开已有工程文件的对话框如下：

　　只需在欲打开的工程名称或工程描述文字上双击鼠标，被选择的工程就会打开。也可以单击鼠标选择工程后，再单击“打开”图标。欲取消之，请点击“取消”图标。

〖菜单〗文件—关闭工程：

　　对正进行绘制的工程，可以使用菜单【文件】/【关闭】来关闭它。

〖菜单〗文件—另存为：

　　使用菜单【文件】/【另存为】可以换名存盘，也可以用本功能将正在编辑的工程文件“导出”到其他物理位置，如软盘、桌面等。

〖菜单〗文件—单项资源量表的导入/导出：

　　使用菜单【文件】/【单项资源量表的导入】可以获取外部的“单项资源量表”来作为绘图数据。

　　使用菜单【文件】/【单项资源量表的导出】可以将正在绘制的工程图形中的绘图数据输出到一个“单项资源量表”，以供其他绘图工程共享使用。（关于如何“单项工程资源量表”，后面的帮助文件中将有专题讲解。）

〖菜单〗文件—输出[网络图]/[横道图]/[报表]：

　　使用菜单【文件】/输出[网络图]/[横道图]/[报表]，可以分别进入[网络图]/[横道图]/[报表]输出预览、调整、设置界面（本部分请参见后面相关部分内容）。

〖菜单〗文件—退出：

　　使用菜单【文件】/【退出】来关闭和退出本绘图软件。

〖菜单〗设置:

〖菜单〗设置—名称对齐方式：

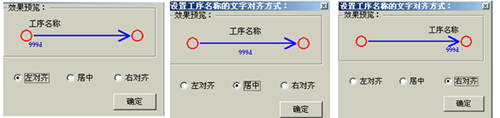

　　使用菜单【设置】/名称对齐方式,可以实时更改图形中工序名称文字的对齐方式，满足不同的特定需要，下面的图形是“居中对齐”的实例：

〖菜单〗设置—字体相关设置：

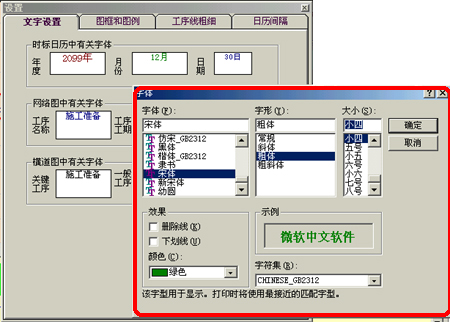

　　使用菜单【设置】/字体相关设置,可以实时更改图形中〖时标日历中的年、月、日〗的字体、颜色、字形、大小、字符效果等属性；

　　可以实时更改网络图中〖工程名称、工期、序号〗的字体、颜色、字形、大小、字符效果等属性；

　　可以实时更改横道图中〖关键工序、一般工序、虚工序等〗的字体、颜色、字形、大小、字符效果等属性；

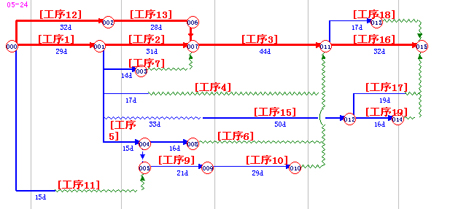

　　下面的图形是网络图中工序名称字体设置为“红色、粗体、四号字的”的实例(如果您看到的说明书是黑白印刷的，效果可能不能充分展现，请到网站http://www.0531hyt.com下载电子版)：

〖菜单〗设置—线条相关设置：

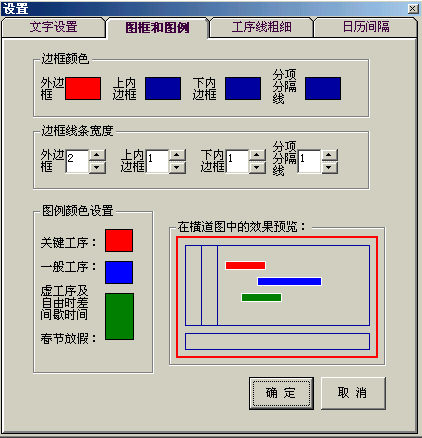

　　使用菜单【设置】/线条相关设置,可以实时更改图形中各种线条的颜色、宽度，请参看下图：

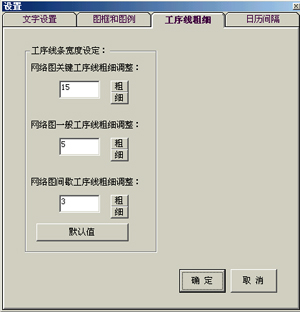

　　另外工序线的粗细也可以改变的：

〖菜单〗设置—日历间隔纵线设置：

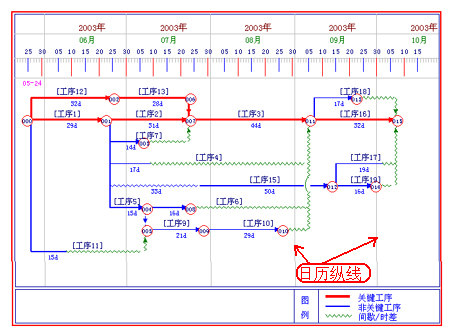

　　日历纵线间隔可以在此设置、变动，当然，其数量也会随着变动。日历间隔纵线是指图中所示的竖线：

〖菜单〗设置—开工日期重设：

　　使用菜单【设置】/开工日期重设,可以重设该工程的开工日期，各工序的各种日期参数和时标都会自动随着变动。

〖菜单〗设置—节点圆圈大小设置：

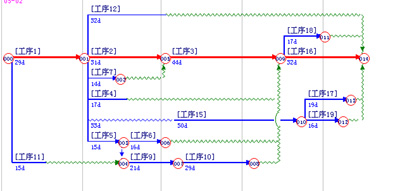

　　使用菜单【设置】/节点圆圈大小,可以实时设置图形中工序节点圆圈的大小。

〖菜单〗设置—输出页面设置：

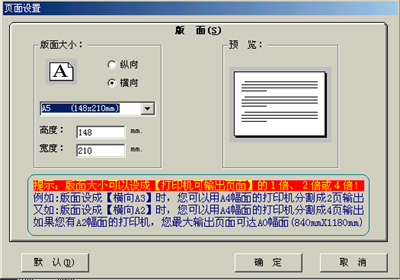

　　使用菜单【设置】/输出页面设置,可以设置输出页面的大小、方向。

　　特别的：如果您的打印机只有A4幅面，您不仅可以将输出页面设为A4、A5等该打印机能够直接输出的页面，也可以将输出页面设为A3、A2、A1等大于该打印机直接输出的页面的幅面，软件是可以自动拼接打印的！！！

〖菜单〗设置—资源曲线高度设置：

　　提供给您自由设定资源曲线显示高度的功能。

〖菜单〗设置—工程属性设置：

　　提供给您设定工程属性的功能：

这些属性在工程文件列表中和图形的文字调用中有用。

〖菜单〗升级信息:

〖菜单〗升级信息—名软件加密锁注册：

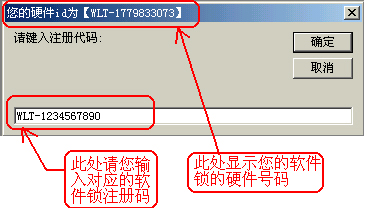

　　提供给您进行软件锁注册的窗口。软件锁的注册代码与软件锁的硬件号是相关的，即壹锁壹号。如果您是最终用户，请向您的软件供应商或代理商索要该号码。

　　正确键入注册代码后（注意：字母有大小写之分别，字母后的那个是减号），点击【确定】按钮即可。

软件的主操作界面：

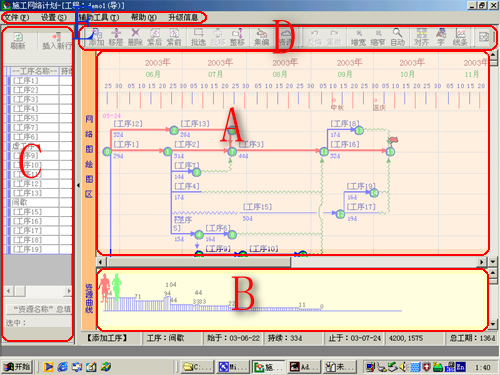

　　当您新建或打开了一个工程文件，软件便显示的是“主操作界面”，如图：

    其中A区—为网络图绘图区，B区—为资源曲线显示区,C区—为资源量表，D区—为命令按钮区,E区—为菜单区。

　　网络图和横道图打印模拟显示及控制（见下面相关部分）。

【绘制网络图】

1.切换命令状态:

　绘制网络图的工作总是在指定的命令状态下进行的。要进行网络图的各种操作，需看一下当前的“命令状态”。

　　命令状态的切换，仅仅需要将相应按钮按下。

2.添加工序、插入工序

　　将命令状态的【添加工序】按钮按下。然后移动鼠标到欲添加工序的节点圆圈内，按下鼠标键不放，向右（或向右下）（或向右上）拖动鼠标，此时鼠标会变成一个红箭头，如图：

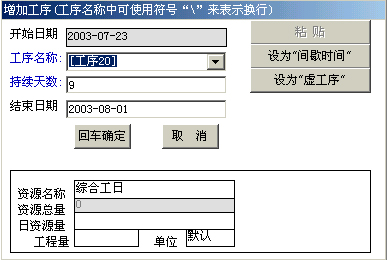

放开鼠标左键时，会弹出添加工序对话框，如图：

键入工序名称和工期，然后回车或按下“确定”按钮即可完成一个工序的添加，如图：

使用同样的办法，可添加完所有工序。如果在添加工序对话框中点击了〖设定为"虚工序"〗，则新加的这个工序为“虚工序”,用虚线表示（有关“虚工序”的专题讲解放在后面，如果您看到的说明书是印刷的，动态操作效果可能不能展现，请到网站http://www.0531hyt.com下载电子版)。

〖点击此处可以查看有关虚工序的运用〗

有关【插入工序】，请参见【工序线上的菜单/ 1.插入工序】部分。

3.上下移层

　　(1)、单个工序移层：将命令状态的“上下移层”按钮按下。然后移动鼠标到欲移层工序线上（或工序后节点圆圈内），按下鼠标键不放，向上或向下拖动鼠标，此时鼠标会变成一个上下移层的双向红箭头，如图：

放开鼠标左键时，被移动的工序节点就会停在相应的新位置。

     (２)、批量移层：将命令状态的“批量选择”按钮按下，如图：

然后移动鼠标将欲选择的多个工序圆圈框起，注意：应该按从左上向右下的方向进行。按下鼠标键不放，向右下拖动鼠标，会出现一个框线，松开鼠标左键时，框线内的工序节点会被批量选中，如图：

然后，将命令状态的【批移】（批量移层）按钮按下，即可将所选中的所有节点进行批量移层：

4.删除工序

      （１）、单个工序删除：

       方法一：将命令状态的“删除工序”按钮按下。然后移动鼠标到欲删除工序的工序线上（或工序后节点圆圈内），按下鼠标键不放，向任一旁拖动鼠标，此时鼠标会变成一个红色叉号，如图：

放开鼠标左键时，被指定的工序节点就会在得到“确认”后被删除。

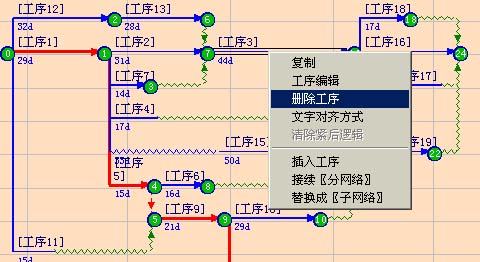

       方法二：移动鼠标到欲删除工序的工序线上（或工序后节点圆圈内），点击鼠标右键一下，此时会弹出一个下拉菜单，如图：

在该下拉菜单中点击【删除工序】项即可。

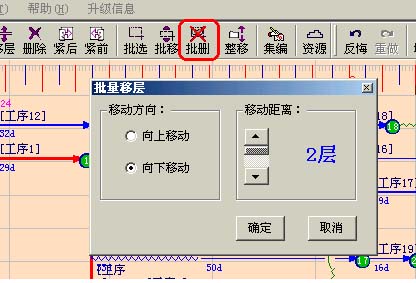

  （２）、批量删除：将命令状态的“批量选择”按钮按下，如图：

然后移动鼠标将欲选择的多个工序圆圈框起，注意：应该按从左上向右下的方向进行。按下鼠标键不放，向右下拖动鼠标，会出现一个框线，松开鼠标左键时，框线内的工序节点会被批量选中，如图：

然后，将命令状态的【批删】（批量删除）按钮按下，即可将所选中的所有节点都删除掉。

5.编辑工序

　　移动鼠标到欲编辑工序的紧前工序的工序线上（或工序后节点圆圈内），点击鼠标右键一下，此时会弹出一个下拉菜单，如图：

选择“工序编辑”，将弹出工序编辑对话框,如图：

键入修改后的“工序名称”或“工期”，点击“确认”按钮。可以使用“定为"虚工序"”按钮，将该工序改为虚工序。

6.紧后连接

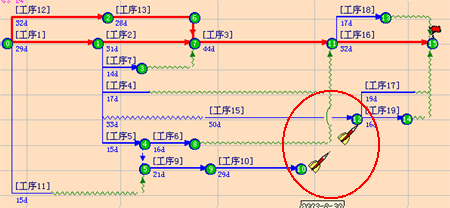

　　将命令状态的“紧后连接”按钮按下。然后移动鼠标到要为其指定紧后工序的“当事人”工序或其圆圈内，按下鼠标键不放，拉向其指向的紧后工序的圆圈，如图：

放开鼠标左键后，被指定的工序节点和其新指定的“紧后工序”节点之间就会被连系起来。如图：

  清除紧后连接：如果要清除一个工序已经的紧后连接，可以有两种方法：一种是将其件“紧后工序”指定到空白处即可。另一种方法是：移动鼠标到欲操作工序的工序线上（或工序后节点圆圈内），点击鼠标右键一下，此时会弹出一个下拉菜单，如图：

点击“清除紧后逻辑”项即可。

7.紧前连接

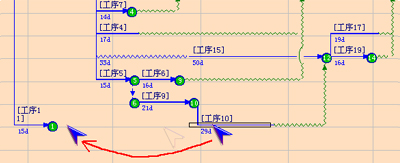

　　将命令状态的“紧前连接”按钮按下。然后移动鼠标到要为其指定紧前工序的“当事人”工序的工序线上，按下鼠标键不放，拉向其指向的紧前工序的工序线上（或其圆圈），如图将[工序10]的紧前工序指定到[工序1]：

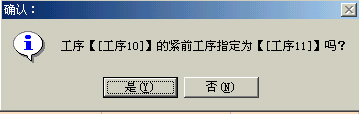

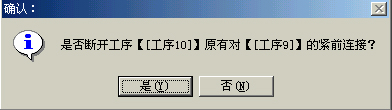

放开鼠标左键后，出现提示框：

点击【是(y)】后，出现提示框：

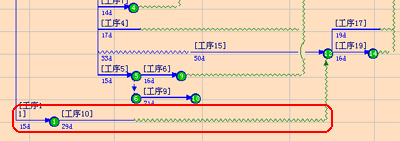

如果点击【是(y)】，被指定的工序节点和其新指定的“紧前工序”节点之间就会被连系起来。如图[工序10]的原来的紧前连接关系被去除：

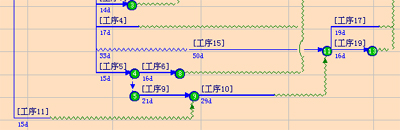

如果点击【否(N)】，被指定的工序节点和其新指定的“紧前工序”节点之间就会被连系起来。如图[工序10]的原来的紧前连接关系被保留：

提示：各个工序“紧前连接”都可以重新指定。

8.时标放缩：

　　将时标放缩的增宽图标点下，网络时标间距会放大，将时标放

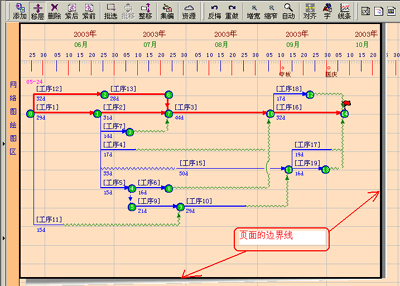

缩的【缩窄】的图标点下，网络时标间距会缩小。将时标放缩的“自动”图标点下，网络时标间距会自动放缩到使图面的整个宽度刚好落在一张定义好的幅面上,如图：

可以凭它来控制图形的左右长度，同时对“网络图”、“横道图”、“资源曲线”的绘制屏幕、打印预览、打印起作用。

9.复制和粘贴：

　　复制:移动鼠标到欲复制工序的线（或圆圈内），点击鼠标右键一下，此时会弹出一个下拉菜单，如图：

选择“复制”，该工序的工序名称和工期被复制到内存。

　　粘贴:在工序添加对话框中，和工序编辑对话况中使用【粘贴】按钮，该工序的工序名称和工期即被被内存中最近一次复制的数据替代。

10.设置间歇工序：

　　在工序添加对话框中，或在工序编辑对话况中使用【间歇】按钮，该工序的工序即被设定为间歇工序。

11.利用农历：

　　农历显示，可以提示您诸如“春节放假”“中秋秋收”等时间段。打印和显示时可以“显隐”农历。参见【输出】。

12.添加文字说明：

　　在〖输出网络图〗和〖输出横道图〗窗口，允许自由添加、删除、编辑文字。同时允许自由地设置其大小、颜色、字形......位置等等。

13.智能感知移动屏幕技术：

　　当您进行工序的“添加”、“移层”、“紧后（前）连接”等操作时、操作不再受屏幕尺寸的限制。智能感知移屏技术使您总能看到想看的，而且是全自动的。在网络图或横道图的打印预览中也使用了相近的技术。

14.控制工序名称的换行显示和打印：

　　20030605以后的版本，工序名称的换行书写是自动的，程序会自动根据工序名称的长度，去适应工序线的宽度。

14.【反悔】和【重做】：

　　软件的一个值得骄傲的功能即是【反悔】和【重做】功能，用户的各种操作错误都不必在乎，因为可以反悔，反悔了还可以反悔，即重做。

15.不必存盘

　　各个操作动作，都被软件自动记忆，用户没必要进行存盘操作，即使突然停电，您的工作结果也不会丢失。

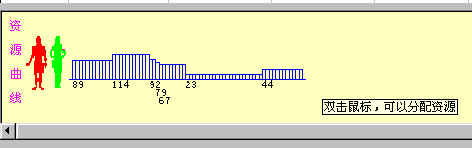

16.分配资源（同下）

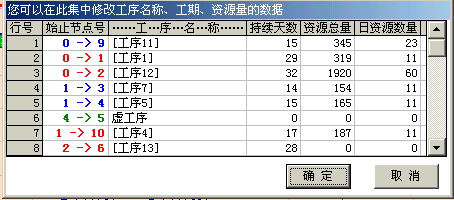

17.集中编辑

　　点击图标,或在网络图绘图区内双击鼠标或在资源曲线显示区

内双击鼠标，都会弹出如下窗口：

在此，您可以集中编辑〖工序名称〗、〖持续天数〗、〖日资源量〗或〖资源总量〗，这些编辑的结果，都会反映到网络计划图形中、资源曲线图形中、横道图图形中、资源量表表格中。

先看一下一般情况下的紧后连接：

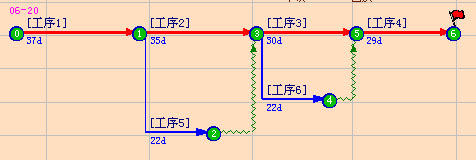

在下面的图形中，我们将要表现的是[工序5]的紧后工序是[工序6]和[工序3]：

作法：在【紧后连接】命令按钮按下的状态下，如图：，
将鼠标移到[工序5]上，按下鼠标不放，拖动鼠标指向节点圆圈③即可。结果如下：

点击这里可以观看以上操作的录像。

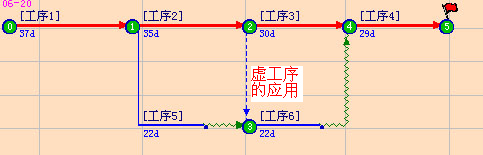

以下就是需要使用“虚工序”的一种情况：

在下面的图形中，我们将要表现的是[工序5]的紧后工序是[工序6]，但[工序3]不是
[工序5]的紧后工序,这样，就用到了虚工序和零箭杠：

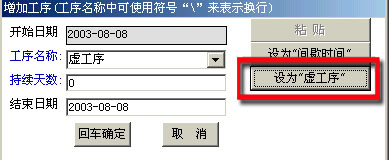

作法：在【添加工序】命令按钮按下的状态下，从向节点圆圈③向下添加一个新工序，在添加工序对话框中，按下【设为“虚工序”】按钮，如图，然后点击【回车确定】；

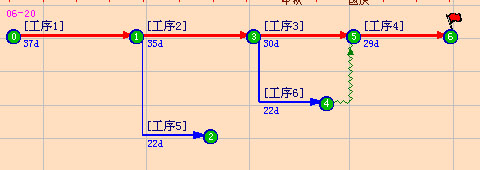

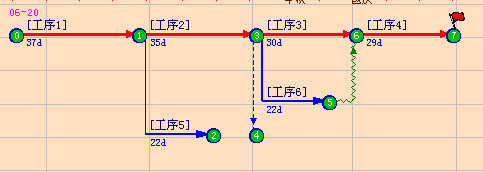

出现以下的画面，节点圆圈③、④之间的虚线即是“零箭杆”虚工序：

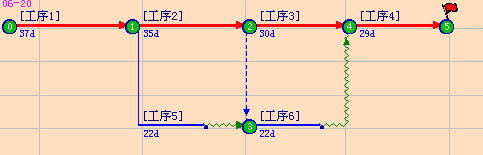

接下来，只需将[工序6]的紧前工序指定到④虚工序，再将[工序5]的紧前工序指定到[工序6]即可，结果如下：

点击这里可以观看以上操作的录像。

工序线上的菜单：

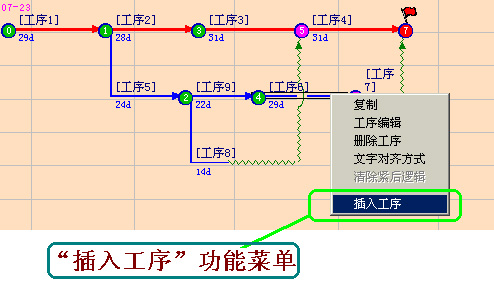

    1.插入工序：

       如何在一个已由工序前插入一个新工序：

       如图,在该工序线上点击鼠标右键，弹出菜单如下，点击【插入工序】菜单即可。

新插入的工序就会插入到该工序前，工序间的逻辑关系会自动连接。

    2.连接【分网络】：

        下面是一个连接分网络的操作实例：

        如何在绘图过程中插入原来已经绘制好的网络图文件：

        如图：在该工序线上点击鼠标右键，

弹出菜单如下：

点击该菜单的【接续〖分网络〗】项，再指定一个已绘制好的网络图工程文件，如图所示：

例如，被导入的网络计划工程文件名称为：demo1.yw_,其图形内容如下：

点击【打开】按钮后，便可将该图形文件导入到当前的绘图中来，结果如下所示：

    3.替换【子网络】：将某个工序替换成它所代表的[子网络]：

如何将下例（工程１）中某个工序替换成它所代表的[子网络]的网络图：

其中的[子网络]文件已经存在（假设为：工程２），内容如下图：

要实现标题中的目的，须进行以下的操作：

紧接着，会出现如下的对话框，将工程２指定；

软件经过分析，出现类似下面的对话框；

点击按钮【是】，便会产生如下图的结果：

打印预览：

　　在主操作窗口的右上方，可以看到几个输出图标按钮：网络图、横道图、报表。如图：

它们与菜单【文件】/【输出】中的菜单项目是一致的：

可以根据需要进行选择输出。当按下某个按钮，相应的打印预览操作窗口就会出现。

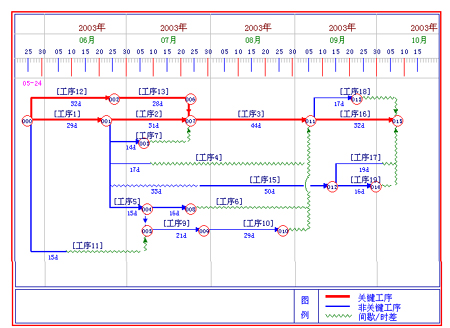

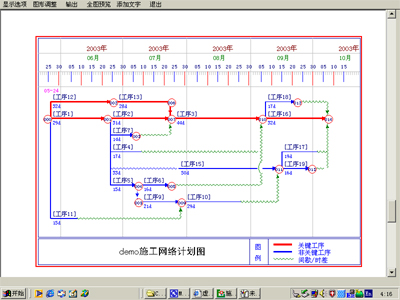

网络图打印预览如图：

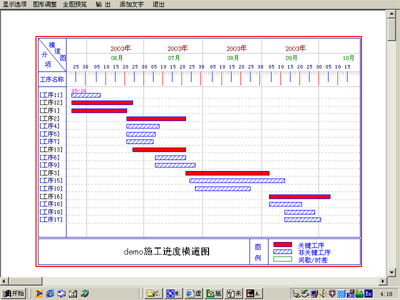

横道图打印预览如图：

1.全图预览:

　　在打印预览窗口，使用“全图预览”按钮,可以预览打印输出的全画面，参见【输出网络图】【输出横道图】。和“恢复视图”按钮互锁。

2.恢复视图:

　　在打印预览窗口，使用“恢复视图”按钮,可以恢复由“全图预览”按钮来显示的打印输出全画面，和“全图预览”按钮互锁。参见【输出网络图】【输出横道图】

3.打印输出：

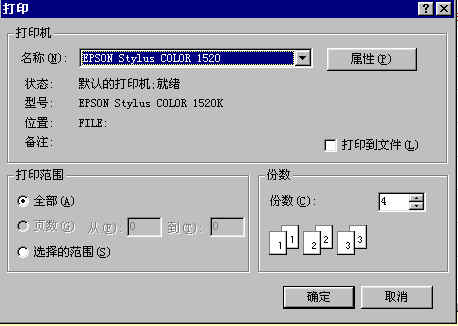

　　在打印预览窗口，点击“打印输出”按钮，将出现打印设置对话框（如图）：

　　在此，您可以选择连接在本机的各部打印机或网络上任何有权共享的打印机，可以设置打印份数。也可以设置打印到文件，以供使用磁盘，带到其他地方输出。

输出位图：

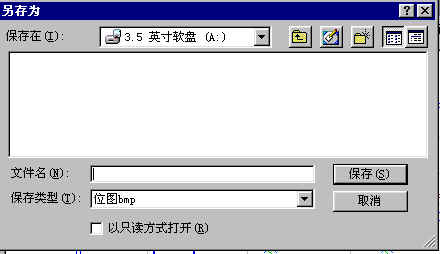

　　在打印预览窗口，点击“输出位图”按钮，将弹出“另存为”设置对话框（如图）：

您可以选择不同的驱动器、文件夹、文件名，进行位图文件的输出。及其方便地供其他图形编辑软件、文字处理软件使用。

复制到剪贴板：

　　功能是将打印预览的图形复制到系统“剪贴板”上。这样，您在任何其他的应用程序中，只要用其“粘贴”（或ctrl+v）功能，就能直接得到网络图或横道图，插入到当前文字或图形中。

4.显示资源曲线：

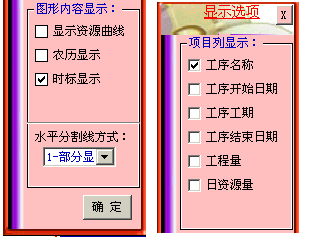

　　开关选择。功能是控制将打印预览中的图形是否同时显示资源曲线。
5.农历显示：

　　开关选择。功能是控制将打印预览中的图形是否同时显示农历时标。
6.时标显示

　　开关选择。功能是控制将打印预览中的图形是否同时显示时标。

7.时标放缩

　　参见【时标放缩】，【打印预览】。

8.行间距

　　参见【横道图打印预览】,在横道图打印预览中，可以调整各个横道间距。

9.起始行位置

　　参见【横道图打印预览】,在横道图打印预览中，可以调整第一条横道的y座标位置。

10.调整横道图各工序显示顺序

　　通过设置横道图各工序显示顺序序号，可以调整横道图各工序显示顺序。

11.其他（省略）

1.自定义输出内容：

　　按下在主操作窗口的右下方的输出按钮：报表。如图：

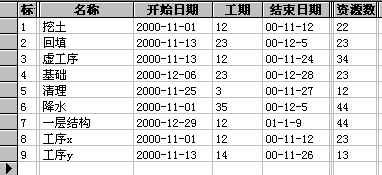

您可以按照意愿，对工程的工序信息进行输出。如图：
